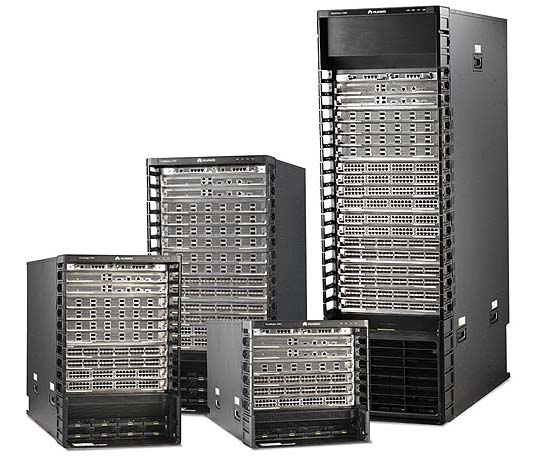

CloudEngine 12800（以下簡稱CE12800）系列交換機是華為公司面向數據中心和高端園區推出的新一代高性能核心交換機。軟件平台基于華為新一代的VRP8操作系統。在提供穩定、可靠、安全的高性能L2/L3層交換服務基礎上，實現彈性、虛拟和高品質的網絡。 CloudEngine 12800系列采用先進的硬件架構設計，是目前全球最高配置的核心交換機。整機最大支持64Tbps交換容量，最高支持192個100GE、384個40GE或1536個10GE全線速接口。 CloudEngine 12800系列具備業界領先的Clos交換架構和工業級的可靠性，以及嚴格的前後風道設計，并支持全面的虛拟化能力和豐富的數據中心特性。此外，CloudEngine 12800作為新一代核心交換機采用了多種綠色節能創新技術，大幅降低設備能源消耗。 CloudEngine 12800系列提供CE12816、CE12812、CE12808和CE12804四種産品形态，整個系列秉承模塊通用化、部件歸一化的設計理念，最小化備件成本，在保證設備擴展性的同時最大限度地保護用戶投資。

産品特點

下一代核心引擎，全球最高性能

64T超大交換容量

• CE12800系列單槽位支持雙向4Tbps帶寬（可平滑升級至10Tbps），整機最大支持64Tbps（可平滑升級至160Tbps）交換容量，滿足雲計算數據中心可持續發展需求，打造未來十年的穩定網絡架構；
• CE12800系列和CE6800/CE5800系列ToR交換機聯合組網，構建業界最大的無阻塞網絡平台，單個網絡實現高達18K台10GE服務器或70K台GE服務器的接入，滿足從GE/10GE到40GE/100GE的4代服務器演進需求。

T比特級高密線卡

• CE12800單線卡支持高達1.2Tbps的轉發能力；
• 支持業界最高密度的12*100GE、24*40GE/96*10GE線速線卡；
• 整機最大支持192個100GE、384個40GE或者1536個10GE線速端口。

18GB超大緩存

• CE12800全業務接口（100GE/40GE/10GE/GE）均支持超大緩存能力；
• 支持入口分布式緩存技術，更好的吸收數據中心浪湧流量；
• 線卡最大支持18GB緩存，且闆內接口動态共享緩存，大幅提高利用率。

128T無阻塞系統

• CE12816是業界獨家支持無阻塞系統的數據中心核心交換機，兩台CE12816通過交換網背靠背方式升級為CE12832，新整機具備32個業務槽位，容量高達128Tbps；
• CE12832通過多級Clos交換構建嚴格的無阻塞交換系統，兩個CE12816物理機框之間可滿流量轉發，且不占用任何業務接口；
• CE12832可由CE12816在線升級，升級過程中業務不受任何影響，支持客戶業務系統的持續演進和平滑擴容。

全面的虛拟化能力，網絡簡單高效

VS實現設備資源按需共享

• CE12800通過VS（Virtual System）技術提供業界最高的1:16設備虛拟化能力，将一台物理設備虛拟成多台獨立的邏輯設備，滿足多業務區（如生産區、辦公區、DMZ區等）或多租戶共享核心交換機的需求；
• 打造安全可靠的數據中心：網絡被分割為多個邏輯隔離的區域，并且單虛拟交換機故障不會影響到其他虛拟交換機，增強了網絡的安全性；
• 降低CAPEX：使用VS技術将設備虛拟化，實現資源按需分配，提高設備利用率，在保證未來擴展性的同時，降低用戶設備投資；
• 降低OPEX：物理設備複用，減少占用空間，節省運維，降低能耗。

CSS簡化數據中心網絡管理

• CE12800系列交換機通過業界領先的CSS (Cluster Switch System)技術可以把多台物理核心交換機虛拟成一台邏輯交換機，簡化網絡管理且提高可靠性；
• 支持專用的堆疊信令端口，控制通道和業務通道物理隔離，增強可靠性；
• 支持1.6Tbps超大堆疊帶寬，避免網絡流量瓶頸；
• 采用業務口集群技術，最大可支持80KM超遠距離集群；
• 獨一無二的“CSS+VS協同”技術：CE12800支持CSS和VS技術的完美協同，将網絡整合成按需調度的大型虛拟資源池，網絡資源實現“雲計算”服務模式。

超大路由橋支撐網絡靈活擴展

• CE12800系列交換機支持IETF标準協議TRILL（Transparent Interconnection of Lots of Links），支持10GE/GE服務器的混合接入組網；最大可構建超過500個節點的超大規模二層網絡，支持用戶業務靈活部署，虛拟機大範圍遷移；
• TRILL引入類似IS-IS的路由機制，采用TTL避免二層環路，大幅增強了網絡的穩定性，同時加快網絡收斂速度；
• TRILL組網下，所有數據流量基于SPF及ECMP實現快速轉發，解決了STP協議中存在的次優路徑問題，帶寬利用率提升近100%；
• CE12800最大支持32條基于TRILL的二層等價路徑，極大提升了網絡鏈路的負載分擔能力，通過胖樹架構平滑擴展網絡規模。

EVN支持跨數據中心資源共享

• EVN（Ethernet Virtual Network）可以穿越IP WAN實現跨數據中心的二層互聯，将多個數據中心整合成超大的IT資源池，虛拟機可以在數據中心間自由遷移；EVN最大可支持32個數據中心間的二層互聯，擴展性為業界5倍。EVN結合了BGP控制協議和VXLAN轉發封裝的優勢，具備高可擴展性和高帶寬利用率的特點；
• 高可擴展性：控制面基于BGP協議擴展，MAC路由規模能擴展到百萬以上，支持32K多租戶，256 K虛拟機；
• 高帶寬利用率：轉發面基于VXLAN封裝，實現全網基于流的負載分擔轉發，最大限度地提高了帶寬利用率。

nCenter實現虛拟機快速遷移

• 通過新一代自動化網管系統nCenter，與虛拟機管理平台交互，在CE12800上實現虛拟機網絡策略的動态部署，支撐虛拟機在線遷移；
• nCenter通過高速Radius接口下發網絡策略，虛拟機在線遷移速度達到業界10-20倍，滿足海量虛拟機的突發遷移需求；
• nCenter基于開放的API接口，兼容所有主流虛拟化平台，屏蔽廠商的差異化。

全可編程的交換機，業務敏捷上線

ENP實現轉發面可編程

• CE12800系列基于華為獨有的ENP（Ethernet Network Processor）可編程芯片，可擴展支持超高性能的480Gbps可編程線卡，在數據中心領域獨家實現了轉發平面的開放和深度定義能力；
• ENP線卡支持網絡功能的軟件定義和快速擴展，在新業務上線時，無需更換硬件，為客戶節省設備投資成本；
• ENP線卡可實現業務上線速度由2年縮短至6個月，大幅度縮短業務創新周期，幫助客戶實現快速的業務創新，新業務上線速度提高4倍。

OPS實現控制面可編程

• CE12800系列交換機采用新一代VRP8操作系統，通過VRP8內嵌的OPS模塊，實現設備控制面的可編程；
• OPS提供了豐富的Open API接口，可被業界主流雲平台（含商業雲平台和開源雲平台）和第三方Controller深度集成，支持業務對網絡的靈活定制和自動化管理；
• 用戶或第三方開發商可利用Open API接口，開發和部署專用的網絡管理策略，從而迅速地實現業務功能擴展、自動部署和設備的智能化管理，實現自動化運維，降低管理成本；
• OPS緻力于數據中心業務和網絡的無縫融合，提供面向業務的軟件定義網絡。

虛拟化網關實現業務快速部署

• CE12800系列可以與業界主流的虛拟化平台配合，作為Overlay虛拟化網絡（NVGRE/VXLAN）的高性能硬件網關，支撐高達16M多租戶的數據中心運營；
• CE12800系列作Overlay網絡的硬件網關時，可以通過Open API與雲平台開放對接，實現軟件網絡和硬件網絡的統一管理；
• 硬件虛拟化網關方案無需改動客戶現網，實現業務的快速部署，同時保護網絡投資。

ZTP支持零配置敏捷部署

• CE12800系列交換機支持ZTP（Zero Touch Provisioning）協議，可以從文件服務器獲取版本文件并自動加載，實現設備的免現場配置和部署，從而降低人力成本，提升部署效率；
• ZTP功能支持內嵌腳本語言，并通過Open API開放給用戶，數據中心用戶可使用其熟悉的腳本語言（Python等）實現對網絡設備的統一配置；
• ZTP實現新設備配置時間與設備數量、地域分布解耦，縮短業務上線時間，提高了業務上線效率。

領先的架構設計，業內頂級品質

高品質的無阻塞交換架構

• CE12800擁有高品質的無阻塞交換網，同時具備五大關鍵特質：正交網闆設計、Clos交換架構、信元交換、VoQ（Virtual Output Queue）機制以及超大緩存；
• 正交網闆設計：CE12800業務闆卡與交換網闆采用完全正交設計，跨線卡業務流量通過正交連接器直接上交換網闆，背闆走線降低為零（極大規避信号衰減）。高速信号速率可達25Gbps/Serdes，為業界的2.5倍，極大提升了系統帶寬和演進能力，整機容量可平滑擴展至百Tbps；
• Clos交換架構：CE12800采用三級Clos架構，交換網可靈活擴展；高效率的變長信元交換，具備動态選路能力，流量均衡分擔到多個交換網，保證交換矩陣無阻塞，從容應對數據中心內複雜多變的流量模型；
• VoQ機制 : CE12800支持96K VoQ隊列，實現了基于交換網的精細化QoS功能。基于VoQ機制和入端口超大緩存，CE12800在入口側構建獨立的虛拟輸出隊列，對面向不同出口的流量進行端到端流控，保證了業務的統一調度和有序轉發，實現嚴格意義上的無阻塞交換。

高可靠的工業級硬件架構

• CE12800具備工業級的超高可靠性，核心交換機長期穩定運行，保障業務不間斷；
• 五大硬件全熱備：主控闆1+1熱備份；交換網闆N+M熱備份；監控闆1+1熱備份；電源采用雙路輸入，N+N備份，并自帶散熱系統；風扇框1+1備份，單風扇框內雙風扇對旋設計，散熱高效強勁；
• 三大總線全冗餘：監控總線1+1冗餘；管理總線1+1冗餘；數據總線1+1冗餘；保障系統內各類信号的可靠傳送；
• 獨立的三平面設計：控制平面、數據平面、監控平面完全隔離，提高系統可靠性，保持業務持續性。

高性能的VRP8軟件系統

• CE12800采用華為新一代的VRP8操作系統，基于業界領先的全業務細粒度分布式架構技術，構建高性能和高可靠的軟件平台，提供永續性的在線服務；
• 高性能的細粒度分布式架構：作為高端軟件系統平台，VRP8采用了全業務細粒度分布式架構，各種網絡協議和業務可以多實例分布式并行處理，充分發揮多CPU和多核并行處理的優勢，最大程度地提升了業務性能和可靠性；
• 高可靠的ISSU（In Service Software Upgrade）技術：VRP8支持ISSU技術，實現全業務在線升級。

創新的節能技術，最佳綠色先鋒

嚴格的前後風道設計

• 專利的前後風道設計，冷熱風道嚴格隔離，完全滿足數據中心機房标準；
• 線卡與交換網闆采用獨立風道，獨家解決了冷熱混風、風道級聯等問題，極大提升散熱效率；
• 采用對旋風扇設計，每風扇框2個風扇，強勁高效散熱；
• 風扇支持智能分區調速，按需散熱，節能降噪。
• 5W/10GE端口超低功耗
• CE12800采用了創新的節能技術，每10GE端口5W功耗，優于業界水平50%，大幅降低數據中心機房能耗；
• 北美專業測試機構Miercom通過一系列嚴格的測試，對CE12800業界領先的低功耗進行了證實；
• Mirecom測試報告：http://enterprise.huawei.com/ilink/cnenterprise/download/HW_200102

高效智能的供電系統

• 采用業界最高效率的數字電源模塊，效率高達96%；
• 實時功率測量，随時掌握系統功耗狀态，并可根據系統功耗狀态，智能控制電源模塊進入休眠狀态，降低能耗；
• 根據業務流量負載變化，CE12800各主要部件能耗按需調整，動态節能。

産品規格
