X1E系列随闆無線接入控制單闆
更新：2014/10/5 14:26:12 點擊：
- 産品品牌 華為
- 産品型号 X1E系列随闆無線
産品介紹
華為創新推出的新一代X1E系列無線接入控制單闆，內置華為公司首款以太網絡處理器ENP，作為普通接口闆提供數據接入和交換的同時，随闆實現無線接入控制器功能，做到有線無線真正融合。X1E系列闆卡适用于華為S12700、S9700、S7700敏捷框式交換機；豐富了交換機上的業務功能，并且降低了綜合成本。 • T-bit/s 轉發能力
• 最高 4K 接入點管理能力
• 最高 64K 用戶管理能力
外觀

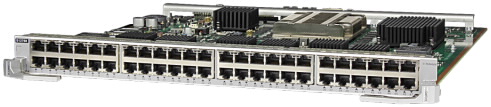

48端口十兆/百兆/千兆以太網電接口闆(X1E,RJ45)

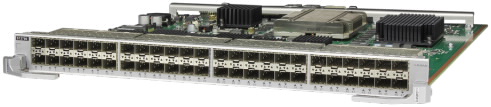

48端口百兆/千兆以太網光接口闆(X1E,SFP)

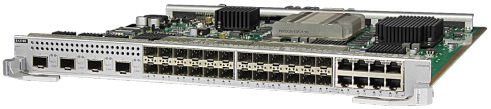

4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+)

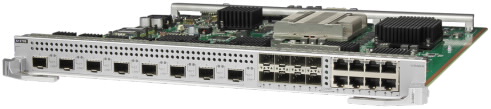

8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口闆(X1E,RJ45/SFP/SFP+)
産品特點
節省客戶建網成本
X1E系列單闆将有線無線的管理集中在一塊闆卡上，無需客戶購置額外的AC設備，節省客戶投資；而傳統網絡無論是選用獨立AC還是插卡式AC，都是在已有有線網絡設備基礎上新增購置WLAN設備，增加了用戶的建網成本。
提升無線轉發容量
- 傳統外置AC或插卡AC的無線業務流量進入交換機後需要單臂迂回至AC設備，這樣繁瑣的轉發路徑帶來了不必要的時延，而且受困于AC設備轉發性能的制約，使得無線業務流量整體轉發容量受限。
- 随闆AC在框式交換機的一塊闆卡上處理CAPWAP封裝報文，解封裝後無線報文可以與有線報文一樣轉發，轉發路徑簡單，整機可以提供高達1Tb/s的轉發容量，轉發容量不再是瓶頸，助力客戶從容面向高速無線時代。
有線無線統一融合管理
- 支持單用戶的網絡訪問控制，支持通過Radius下發用戶的ACL、VLAN、帶寬限制等參數實施控制
- 支持定義用戶組，管理員可以根據用戶角色定義用戶組，并确定用戶組的訪問控制策略，該用戶組內的用戶将受該組ACL、隔離、帶寬策略的控制，管理員可以靈活部署各組用戶的組間隔離和組內隔離訪問控制。
更高的可靠性
- 傳統獨立AC通常采用1+1備份方案，那麽需要為兩台AC額外準備通道以完成設備間數據同步。由于是不同設備間的同步，因此實時性和可靠性都不高。
- 随闆AC可以借助交換機已有的CSS集群可靠性技術，跨設備的X1E闆卡使用鏈路聚合技術與下遊交換機相連，兩個闆卡在CSS集群架構下實時同步數據，性能較原有1+1方案高，而且技術更加成熟可靠。
産品特性
規格特性
| 特性 | 指标 |
|---|---|
| AP與AC*間組網方式 |
支持AP與AC之間為L2層網絡拓撲 支持AP與AC之間為L3層網絡拓撲 支持AC直挂AP AC可做二層網橋轉發或三層路由轉發 |
| 轉發模式 |
支持數據直接轉發模式 支持數據隧道轉發模式 |
| 無線組網模式 |
支持WDS網橋： 支持點到點無線橋模式 支持點到多點無線橋模式 自動拓撲檢測與環路避免（STP） 支持無線Mesh網絡： 支持Mesh設備的接入認證 支持Mesh路由算法 支持零配置上線 |
| 支持AC發現機制 |
支持AP以DHCP Option43方式發現AC 支持AP以DNS方式發現AC 支持AP以CAPWAP廣播方式發現AC 支持AP以配置的靜态AC IP方式發現AC |
| CAPWAP隧道 |
支持CAPWAP控制隧道和數據隧道，數據隧道為可選配置 支持基于WLAN服務集配置轉發方式 支持CAPWAP隧道心跳檢測和斷鏈重建 |
| 支持AC備份 |
支持同框X1E單闆之間的備份 支持CSS集群系統主框和備框之間的備份 |
AP設備管理
| 特性 | 說明 |
|---|---|
| AP設備的接入控制 |
支持基于MAC或SN的AP白名單功能的設置和查詢 支持以單個和批量（MAC地址段或SN段）方式手動設置白名單 支持半自動上線（手工确認）接入方式 支持全自動（無需認證）AP接入 |
| AP域管理 |
支持設置AP域的布放類型： 離散布放：AP布放非常獨立，AP間無任何幹擾，此時一個AP相當與一個域，工作在最大功率，不調優 普通布放：AP之間分布比較稀疏，每個射頻的發送功率要求小于其最大發送功率的50% 密集布放：AP之間分布比較密集，每個射頻的發送功率小于最大發送功率的25% 支持指定域設置為默認域，用于配置AP自動上線 |
| AP配置模闆管理 | 支持指定某AP配置模闆為默認模闆，用于配置AP自動上線 |
| AP設備類型特性管理 |
通過AP設備類型特性管理AP設備固有屬性，包括：AP上的接口數量、類型，射頻數量、類型，最大支持的VAP數，最大關聯用戶數，以及射頻增益（針對部分室內放裝式AP） 內置已知類型的AP設備類型特性 用戶可自行擴展AP設備類型特性 |
| 網絡拓撲管理 | 支持AP LLDP拓撲感知 |
射頻管理
| 特性 | 說明 |
|---|---|
| 射頻模闆管理 |
通過模闆可設置： 射頻的工作模式、速率 自動或手動的信道、功率模式 管理射頻調優的檢測間隔 支持按射頻設置802.11n、802.11b/g/n、802.11a/n、802.11ac模式 支持手動為單個射頻綁定射頻模闆 |
| 統一靜态配置 | 整網射頻參數的集中配置與管理：經過網規部署，在AC上進行集中配置，将射頻參數（工作信道、發射功率等）批量下發給各AP |
| 集中動态管理 |
AP上線時自動選擇信道和功率 支持動态調優：在AP重疊區域，信号沖突時自動調整功率或信道 局部調優：調整指定AP最優工作信道和功率 全局調優：調整指定域所有AP的最優工作信道和功率 |
| 業務增強 |
多模式組合接入：a/b/g/n/ac獨立部署及組合（an、bg、bgn、gn）部署 優先接入5G終端：無線終端優先啓用5G頻段 2.4G/5G頻段負載均衡 |
WLAN業務管理
| 特性 | 說明 |
|---|---|
| 服務集（ESS）管理 |
基于ESS可設置：使能廣播SSID、最大接入用戶數、用戶老化時間 支持基于ESS的AP二層隔離 支持基于ESS的映射業務VLAN 支持基于ESS關聯安全、QoS等業務模闆 支持基于ESS控制AP組播開關 |
| 基于VAP的業務管理 |
支持VAP的批量創建及綁定射頻 ESS 支持按多種方式查詢VAP：單個查詢、按ESS查詢、批量查詢 支持業務離線配置 AP全自動上線方式下，根據業務批量發放規則，自動創建VAP |
| 配置的自動發放管理 |
支持基于“AP類型+射頻ID”定義業務配置的自動發放規則 支持自動上線AP加入缺省域（缺省域可事先制定） 自動發放規則與域配合使用，實現針對某區域AP的批量上線 |
| 負載均衡 |
支持通過負載均衡組對一組射頻進行負載均衡 支持兩種負載均衡策略： 基于STA數的負載均衡 基于流量的負載均衡 |
| BYOD（Bring Your Own Device） |
支持基于MAC OUI識别設備類型 支持基于HTTP User-Agent信息識别設備類型 支持基于DHCP Option信息識别設備類型 RADIUS認證/計費報文中攜帶設備類型，用于決策 |
| 定位服務 |
支持對AeroScout、Ekahau的tag定位 支持對Wi-Fi終端的定位 |
| 頻譜分析 |
對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别 與eSight網管配合，對幹擾源進行定位和頻譜顯示 |
WLAN QOS特性
| 特性 | 說明 |
|---|---|
| WMM模闆管理（WMM-Profile） |
基于模闆的WMM使能/禁用 WMM模闆可同時運用到多個AP的不同射頻 |
| 流量模闆管理（Traffic-Profile） |
支持AP流量模闆管理，基于模闆管理流量、優先級映射等 支持流量模闆綁定到ESS，即每個ESS有獨立的QoS策略 |
| AC流量控制 |
支持AC的QoS模闆管理 支持通過ACL規則對業務流進行分類 支持基于用戶的上行/下行（上/下行CAR）業務流量控制 支持基于ESS和基于VAP的流量限速 |
| AP流量控制 |
支持多用戶流量控制，共享帶寬 支持指定VAP的帶寬限速 |
| 報文優先級配置 |
支持配置CAPWAP控制通道的QoS優先級（IP DSCP） 支持配置CAPWAP數據通道的QoS優先級 |
| Airtime調度 | 支持時間調度，使用戶公平的占用信道時間，提高用戶的上網體驗。 |
WLAN安全特性
| 特性 | 說明 |
|---|---|
| WLAN安全模闆管理 |
支持通過WLAN安全模闆管理認證和加密方式 支持安全模闆綁定到ESS模闆 |
| 支持多種認證 |
支持“OPEN-SYS認證+無加密”方式 支持WEP的認證/加密方式 支持WAPI認證加密 |
| 支持組合認證 |
支持MAC組合認證 支持MAC與Portal組合認證 先MAC認證，後Portal認證 |
| AAA |
支持本地認證/本地賬戶（MAC、賬号） 支持Radius認證 支持用戶賬号域與SSID綁定 |
| 安全隔離 |
支持基于端口的隔離 支持基于用戶組的隔離 |
| WIDS | 支持非法設備的監測、識别、防範、反制，包括非法AP和STA檢測、攻擊檢測以及動态黑名單 |
| 權限控制 |
支持基于端口的ACL權限控制 支持基于用戶組的ACL權限控制 支持基于用戶的ACL權限控制 |
| 其他安全防護 |
支持SSID隐藏 支持終端IP Source Guard防護 支持靜态綁定終端IP地址 支持動态綁定終端IP地址（DHCP） |
WLAN用戶管理
| 特性 | 說明 |
|---|---|
| 無線用戶地址分配 | 集成DHCP服務器，為無線用戶分配地址 |
| WLAN用戶管理 |
支持用戶黑白名單 支持用戶接入數量限制 支持強制用戶下線 支持基于用戶MAC、AP、射頻、WLAN ID方式查詢用戶狀态信息 支持按ESS、AP、射頻查詢在線用戶數 支持基于用戶的空口信息統計 |
| WLAN用戶漫遊 |
支持AC內的二層漫遊 支持AC內的跨VLAN的三層漫遊 支持免完整802.1X認證的快速協商密鑰 支持重關聯用戶的合法檢查，拒絕非法用戶的重關聯請求 支持用戶信息的延時清除，實現用戶下線後的快速重新上線 |
産品規格
WLAN管理能力
| 參數 | 參數值 |
|---|---|
| 可管理AP的數量 |
單闆管理1K個AP。 （此以S12700為例） |
| 無線用戶接入能力 |
單闆接入用戶數：16K 單AP接入用戶數：最多256個（取決于具體AP型号） （此以S12700為例） |
| VLAN數量 | 4K |
| ARP表項數量 |
256K （此以S12700為例） |
| VAP數量 |
16K （此以S12700為例） |
| SS模闆 |
1K （此以S12700為例） |
無線組網能力
| 特性 | 說明 |
|---|---|
| AP與AC間組網方式 |
支持AP與AC之間為L2層網絡拓撲 支持AP與AC之間為L3層網絡拓撲 支持AC直挂AP 支持AP在私網、AC在公網的NAT穿越部署 AC可做二層網橋轉發或三層路由轉發 |
| 轉發模式 |
支持直接轉發（又稱分布轉發或本地轉發） 支持隧道轉發（又稱集中轉發） 用戶認證通過前采用隧道轉發模式，用戶認證後采用本地轉發。 |
| 無線組網模式 |
支持WDS網橋： 支持點到點無線橋模式 支持點到多點無線橋模式 自動拓撲檢測與環路避免（STP） 支持無線Mesh網絡： 支持Mesh設備的接入認證 支持Mesh路由算法 支持零配置上線 |
| 支持AC發現機制 |
AP獲取AC IP的方式有： 靜态配置； 以DHCP方式獲取 以DNS Name方式獲取 AC以DHCP/DHCPv6方式為AP分配管理IP 支持DHCP/DHCPv6 Relay 在二層網絡中，支持CAPWAP協議的廣播方式發現AC |
| CAPWAP隧道 |
支持集中式CAPWAP 支持CAPWAP控制隧道和數據隧道，數據隧道為可選配置 支持基于ESS配置的轉發方式（即隧道轉發或直接轉發） 支持DTLS加密，控制隧道為缺省不加密 支持CAPWAP隧道心跳檢測，斷鏈重建 |
