概述
配備了StackWise Plus的Cisco® Catalyst® 3750-E系列交換機(圖1)是一個企業級獨立式可堆疊配線間交換機系列,支持安全融合應用的部署,并能根據網絡和應用需求的發展,最大限度地保護投資。通過将10/100/1000和以太網供電(PoE)配置與萬兆以太網上行鏈路相結合,Cisco Catalyst 3750-E能夠支持IP語音、無線和視頻等應用,提高了員工生産率。
Cisco Catalyst 3750-E系列的主要特性
- Cisco TwinGig轉換器模塊,将上行鏈路從千兆以太網移植到萬兆以太網
- PoE配置,為所有48個端口提供了15.4W PoE
- StackWise Plus提供了易用性和永續性,吞吐率高達64 Gbps
- 模塊化電源,可帶外部可用備份電源
- 在硬件中提供IPv6路由、組播路由和訪問控制列表(ACL)
- 帶外以太網管理端口,以及RS-232控制台端口

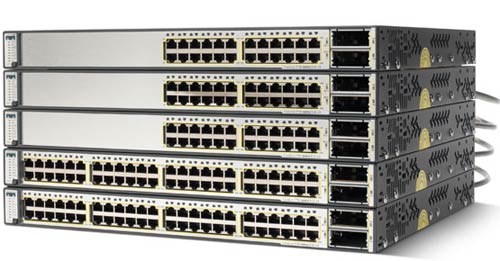

産品外觀
![](static/picture/20141001230690109010.jpg)
特性 | 說明 |
---|---|
Cisco Catalyst 3750E-24TD | 24個以太網10/100/1000端口和2個×2萬兆以太網上行鏈路 |
Cisco Catalyst 3750E-24PD | 24個以太網10/100/1000端口,帶PoE,2個×2萬兆以太網上行鏈路 |
Cisco Catalyst 3750E-48TD | 48個以太網10/100/1000端口和2個X2萬兆以太網上行鏈路 |
Cisco Catalyst 3750E-48PD | 48個以太網10/100/1000端口,帶PoE,2個×2萬兆以太網上行鏈路 |
Cisco Catalyst 3750E-48PD-F |
48 個以太網10/100/1000端口,每個端口支持15.4W PoE,2個×2萬兆以太網上行鏈路 |
産品特點
Cisco Catalyst 3750-E軟件
Cisco Catalyst 3750-E系列配備IP Base或IP Services特性集。IP Base特性集包括高級服務質量(QoS)、一套安全特性、限速、訪問控制列表以及基本的靜态和路由信息協議(RIP)路由功能。IP Services特性集則提供一組更加豐富的企業級功能,包括先進的、基于硬件的IP單播和組播路由——EIGRP、OSPF、BGP、PIM等。此外,它還提供了一個Advanced IP Services特性集支持IPv6路由。
通過Cisco IOS®軟件激活功能,客戶能夠透明地升級Cisco Catalyst 3750-E系列交換機中的軟件特性集。軟件激活能夠授權和支持Cisco IOS軟件特性集。交換機中包含一個特殊的文件,稱之為許可證文件,當交換機啓動時Cisco IOS軟件将對其進行檢查。Cisco IOS軟件能根據許可證的類型,激活相應的特性集。許可證類型能夠改變或升級,以激活不同的特性集。
投資保護
Catalyst 3750-E系列交換機與Cisco Catalyst 3750系列交換機兼容,客戶能通過堆疊它們,來保護Cisco Catalyst 3750系列交換機的現有投資。Cisco TwinGig小型可插拔(SFP)轉換器模塊使客戶能夠根據業務需要從千兆以太網移植到萬兆以太網上行鏈路,無需升級交換機,從而進一步保護了客戶的Cisco Catalyst 3750-E系列交換機投資。
Cisco StackWise Plus技術
Cisco StackWise Plus技術是在獲得了極大成功的StackWise®技術的基礎上構建的,後者是一種針對千兆以太網設計的出色堆疊架構。StackWise技術适用于設備的添加、卸載和重新部署,并能保持穩定的性能。堆疊就像是一台交換設備,由從其成員交換機中挑選出的一台主交換機進行管理。主交換機能夠自動創建和更新所有交換列表和可選的路由列表。處于工作狀态的堆疊能接納新的成員或卸載舊設備,不會中斷服務。StackWise創建了一個由多達9台交換機構成的高度永續的統一系統,利用單一IP地址、單一Telnet進程、單一命令行接口(CLI)、自動版本檢查、自動配置等特性簡化了管理。StackWise Plus支持StackWise的所有特性,能夠向後兼容現有Cisco Catalyst 3750系列交換機,并将系統吞吐率提高至64 Gbps。StackWise Plus還能支持Cisco Catalyst 3750-E系列交換機的本地交換功能。從Cisco Catalyst 3750-E系列交換機某個端口進入并将從該交換機另一端口輸出的本地交換數據包,不必再經過堆疊環,從而提高了交換機的轉發性能。
萬兆以太網上行鏈路和Cisco TwinGig SFP轉換器
Cisco Catalyst 3750-E為高帶寬應用提供了線速萬兆以太網上行鏈路端口,能夠消除擁塞,确保數據的順利分發。TwinGig SFP轉換器(見圖2)能将1個萬兆以太網X2接口轉換成2個千兆以太網小型可插拔(SFP)端口。因此,客戶能夠在開始時使用配備千兆以太網上行鏈路的交換機,然後,随着業務需求的發展再部署萬兆以太網上行鏈路,無需升級接入層。
模塊化電源
Cisco Catalyst 3750-E系列交換機擁有一個電源插槽,能夠支持下列電源。PoE交換機需要一個PoE電源。僅處理數據的交換機能夠利用下列任一種電源:
- C3K-PWR-1150WAC: 12WAC電源,帶740W PoE
- C3K-PWR-750WAC: 750WAC電源,用于24端口交換機,帶370W PoE
- C3K-PWR-265WAC: 265WAC電源,用于48或24端口交換機,無PoE
- C3K-PWR-265WDC: 265WDC電源,用于48或24端口交換機,無PoE
Cisco Catalyst 3750-E系列交換機和Cisco RPS 2300冗餘電源系統相結合,能夠透明地防範內部電源故障,與不間斷電源(UPS)系統相結合,則能夠防止斷電,因此,語音和數據融合網絡可獲得最高的電源可用性。利用RPS 2300提供備用電源,Cisco Catalyst 3750-E系列交換機電源能夠實現熱插拔。表3列出了電源兼容性參數。
以太網供電
Cisco Catalyst 3750-E系列能為包含思科 IP電話和Cisco Aironet®無線局域網(WLAN)接入點、以及任何符合IEEE 802.3af的終端設備提供更低總擁有成本(TCO)的部署。以太網供電免除了為每個PoE設備提供牆壁電源的需要,且節省了IP電話和無線局域網部署中的額外電線成本。Cisco Catalyst 3750-E 24端口PoE配置能同時支持24個15.4W的全功率PoE端口,達到最高設備功率支持。Cisco Catalyst 3750-E 48端口PoE配置能夠利用可選的1150W電源,支持48個15.4W同步全功率 PoE端口。對于無需最高電源的部署,可利用較小的電源實施Cisco Catalyst智能電源管理,支持24個15.4W的端口、48個7.7W的端口或兩者間的任意組合。
冗餘電源系統
Cisco Catalyst 3750-E系列交換機支持新一代冗餘電源系統(RPS) 2300。 RPS 2300能為6台相連Cisco Catalyst 3750-E系列交換機中的2台同時提供透明的備用電源,提高了數據、語音和視頻融合網絡的可用性。在交換機由RPS 2300供電時,能撥出故障電源。
易用性:部署
處于工作狀态的堆疊能夠自行管理、自行配置。需要添加或卸載交換機時,主交換機自動将堆疊中運行的Cisco IOS軟件裝載至新的交換機,加載全局配置參數,根據變更更新所有路由列表。更新內容将統一、同時地提供給堆疊的所有成員。
Cisco Catalyst 3750-E系列能夠将9台交換機堆疊成一個邏輯單元,共提供468個以太網10/100/1000端口、432個PoE 10/100/1000端口,或18個萬兆以太網端口。各種10/100/1000端口可根據網絡發展的需要進行任意組合。
其他易用特性包括(但不僅限于):
- Smartports能夠利用思科推薦的安全和QoS特性最佳實踐進行快速、方便的配置,這些最佳實踐蘊含了思科多年的聯網經驗。
- 利用DHCP,由一個引導服務器對多個交換機進行自動配置,從而簡化了交換機的部署。
- 自動的QoS(AutoQoS)能夠通過發布用于檢測思科IP電話、區分流量類别和配置出口隊列的接口和全局交換機命令,簡化VoIP網絡的QoS設置。
- 當主交換機收到新的軟件版本時,主交換機配置管理可确保所有交換機自動更新。自動的軟件版本檢查和更新能夠确保堆疊的所有成員擁有相同的軟件版本。
- 所有端口上的自動協商功能可以自動地選擇半雙工或者全雙工傳輸模式,以優化帶寬。
- DTP能夠在所有交換機端口上實現動态端口中繼設置。
- AgP能夠自動創建思科快速EtherChannel®群組或者千兆EtherChannel群組,以便連接到另外一個交換機、路由器或者服務器。
- LACP讓用戶能夠利用符合IEEE 802.3ad的設備創建以太網通道。這種功能類似于思科EtherChannel技術和PAgP。
- 如果錯誤地接上了不正确的電纜類型(交叉或者直通),自動MDIX(依賴于介質的接口交叉)能夠自動地調整發送和接收對。
以太網供電
Cisco Catalyst 3750-E系列能為包含思科 IP電話和Cisco Aironet®無線局域網(WLAN)接入點、以及任何符合IEEE 802.3af的終端設備提供更低總擁有成本(TCO)的部署。以太網供電免除了為每個PoE設備提供牆壁電源的需要,且節省了IP電話和無線局域網部署中的額外電線成本。Cisco Catalyst 3750-E 24端口PoE配置能同時支持24個15.4W的全功率PoE端口,達到最高設備功率支持。Cisco Catalyst 3750-E 48端口PoE配置能夠利用可選的1150W電源,支持48個15.4W同步全功率 PoE端口。對于無需最高電源的部署,可利用較小的電源實施Cisco Catalyst智能電源管理,支持24個15.4W的端口、48個7.7W的端口或兩者間的任意組合。
