AT815SN室外接入終端
更新：2014/10/3 17:05:24 點擊：
- 産品品牌 華為
- 産品型号 AT815SN
産品介紹
華為推出的AT815SN室外接入終端具有卓越的室外遠程接入性能，超強的防護，支持無線網橋。擁有完善的業務支持能力，高可靠性，高安全性，網絡部署簡單，遠程實時管理和維護等特點，滿足室外遠距離無線接入部署要求。 •單頻速率300Mbps
•PoE 供電
•內置天線
•IP55防護等級
•內置防雷設計

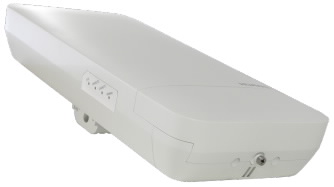

産品外觀
外觀
端口
1：GE/PoE：10/100/1000M，用于有線以太網連接。并且支持PoE供電。
2：ETH：10/100M，用于有線以太網連接。
3：Default：缺省按鈕。擰下螺絲，從螺絲孔中長按此按鈕超過3秒，可恢複出廠缺省值。
LED指示燈
SYS燈的指示燈狀态說明
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
| 上電缺省狀态 | 綠色 | 常亮 | 設備剛剛上電，軟件未啓動，綠燈常亮。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始執行後，綠燈閃爍一下，然後直到系統啓動完成都保持綠燈常亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
表明系統處于正常運行狀态，系統正常運行。 随着命令輸入系統進入uboot命令行狀态，綠燈慢閃。 |
| 告警 | 綠色 | 快閃（4Hz） | 軟件升級過程中。 |
| 故障 | 紅色 | 常亮 | 表明設備有影響業務且無法自行恢複的故障，需人工幹預（如DRAM檢測失敗，軟件系統加載失敗）。 |
Link燈的指示燈狀态說明
| 信息類型 | 顔色 | 指示燈狀态 | 表達含義 |
| LINK | 綠色 | 常亮 | 系統正常，以太網連通正常，無數據傳輸。 |
| ACT | 綠色 | 閃爍 | 系統正常，以太網連通正常，有數據傳輸，數據流量越大閃爍越頻繁。 |
Wireless燈的指示燈狀态說明
| 顔色 | Wireless | 表達含義 |
| 黃色/綠色 | 常滅 | AT沒有連接上AP，或信号極差。 |
| 常亮 | AT正常接入AP，信号強度好。 | |
| 快閃（4Hz） | AT正常接入AP，信号強度中等。 | |
| 慢閃（0.5Hz） | AT正常接入AP，信号強度差。 |
産品特點
高速可靠的無線接入服務
- 兼容IEEE 802.11a/n标準
- 支持2×2 MIMO，最高速率達300Mbps
- 支持WMM協議，支持空口和有線接口的優先級映射
- 采用最新一代802.11n芯片技術，性能更高，覆蓋能力更強
高等級的網絡安全性
- 支持WPA2–PSK認證/加密方式
簡單的設備管理和維護
- 支持廣域網管理協議（CWMP），可以遠程集中管理
- 支持批量升級
- 網管系統實時監控，實現遠程配置和快速故障定位
高可靠性和防護等級
- 超強的硬件防護
- 寬工作溫度範圍：-20℃～+55℃
- 采用高可靠器件及高可靠性設計方法，充分滿足工業級使用要求
- IP55防護等級
- 內置天線，內置防雷設計
- 以太網接口隔離設計
産品特性
WLAN特性
- 支持IEEE 802.11a/n标準，最高速率達300Mbps
- 支持最大合并比（MRC）
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)
- 支持802.11 動态頻率選擇(DFS)
- 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持SST（signal sustain technology）
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 上行空口支持VLAN trunk功能
- 支持DHCP Client，通過DHCP方式獲取IP地址
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
安全特性
- 支持WPA2–PSK認證/加密方式
維護特性
- 支持廣域網管理協議（CWMP），可以遠程集中管理
- 支持批量升級
- 支持Telnet本地管理方式
- 支持網管實時監控配置信息和快速故障定位
- 支持系統狀态告警
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 295mm×132mm×49mm |
| 重量 | 0.8kg | |
| 系統內存 |
128 MB DDR2 32 MB Flash |
|
| 電源參數 | 電源輸入 |
POE供電：-48V DC 滿足802.3af以太網供電标準 |
| 最大功耗 |
9.5W 說明 實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度 | -20℃～+55℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP55 | |
| 海拔 | -60m～5000m (-60~1800m@正常工作溫度範圍；1800m～5000m之間，每升高220m，高溫工作溫度規格降低1℃） | |
射頻參數
| 項目 | 描述 | |||
|---|---|---|---|---|
| 天線類型 | 內置天線 | |||
| 天線增益 | 13dBi | |||
| 每射頻口最大發射功率 |
5G：23dBm 說明 FCC認證區域（包含美國）。 實際發射功率遵照不同國家和地區法規而有所不同。 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下調整至1dB。 |
|||
| 支持的信道速率 | 802.11a: 6、9、12、18、24、36、48和54Mb/s | |||
| 802.11n: 300Mbit/s | ||||
| 接收靈敏度 |
5 GHz 802.11a (non-HT20) -93 dBm @ 6 Mb/s -92 dBm @ 9 Mb/s -92 dBm @ 12 Mb/s -88 dBm @ 18 Mb/s -86 dBm @ 24 Mb/s -81 dBm @ 36 Mb/s -79 dBm @ 48 Mb/s -77 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -93 dBm @ MCS0 -91 dBm @ MCS1 -88 dBm @ MCS2 -85 dBm @ MCS3 -80 dBm @ MCS4 -78 dBm @ MCS5 -75 dBm @ MCS6 -73 dBm @ MCS7 -91 dBm @ MCS8 -89dBm @ MCS9 -86 dBm @ MCS10 -83 dBm @ MCS11 -78 dBm @ MCS12 -76 dBm @ MCS13 -73dBm @ MCS14 -71 dBm @ MCS15 |
5 GHz 802.11n (HT40) -89 dBm @ MCS0 -87 dBm @ MCS1 -85 dBm @ MCS2/ -82 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -70 dBm @ MCS7 -87 dBm @ MCS8 -86dBm @ MCS9 -83 dBm @ MCS10 -80 dBm @ MCS11 -76 dBm @ MCS12 -72 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15 |
|
