S1700 系列企業交換機

更新：2014/9/26 17:20:23 點擊：

産品品牌華為
産品型号 S1700

産品介紹

S1700系列企業交換機（以下簡稱S1700）是華為公司推出的新一代綠色節能以太接入交換機。S1700提供簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡，可廣泛應用于中小企業、網吧、酒店、學校等以太接入場景。
●無風扇靜音設計
●“一鍵操作”按鈕，短按重啓，長按恢複出廠配置
●IEEE 802.3az（Energy Efficient Ethernet）能效以太網
根據網管管理的類型，S1700系列包含無網管型交換機、web網管型交換機和全網管型交換機三類。

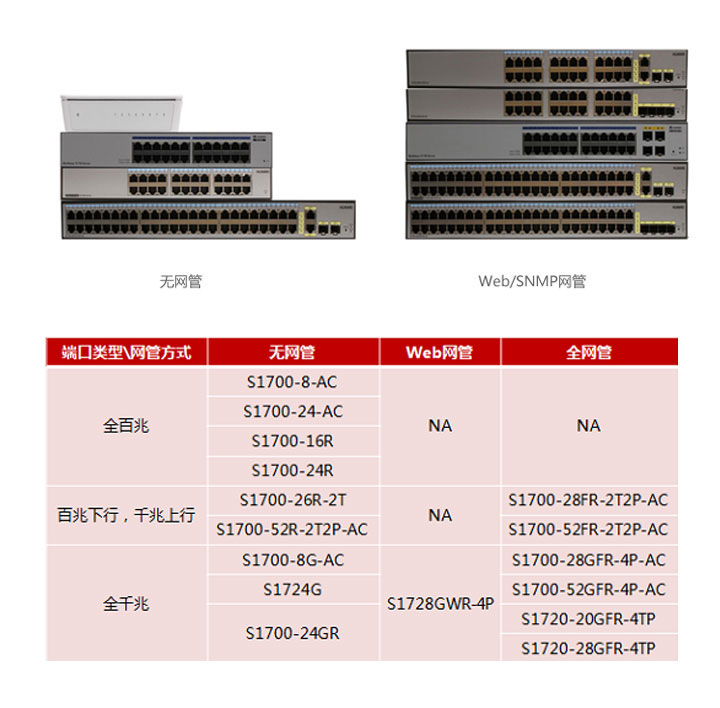

産品外觀

S1700系列包括以下型号：

設備類型	産品外觀	描述
無管理 型	（正面）（背面）S1700-8-AC	8個10/100Base-TX以太網端口；交流供電 包轉發率：1.2Mpps 交換容量：1.6Gbps
	S1700-24-AC	24個10/100Base-TX以太網端口；交流供電 包轉發率：3.6Mpps 交換容量：4.8Gbps
	S1700-52R-2T2P-AC	48個10/100Base-TX以太網端口，2個10/100/1000Base-T以太網端口，2個千兆SFP；交流供電 包轉發率：13.2Mpps 交換容量：17.6Gbps
	（正面）（背面）S1700-8G-AC	8個10/100/1000Base-T以太網端口；交流供電 包轉發率：12Mpps 交換容量：16Gbps
	S1724G	24個10/100/1000Base-T以太網端口；交流供電 包轉發率：36Mpps 交換容量：48Gbps
	S1700-24GR	24個10/100/1000Base-T以太網端口；交流供電 包轉發率：36Mpps 交換容量：48Gbps
	S1700-16R	16個10/100Base-TX以太網端口；交流供電 包轉發率：2.4 Mpps 交換容量：3.2 Gbps
	S1700-24R	24個10/100Base-TX以太網端口；交流供電 包轉發率：3.6 Mpps 交換容量：4.8 Gbps
	S1700-26R-2T	24個10/100Base-TX以太網端口,2個10/100/1000Base-T以太網端口；交流供電 包轉發率：6.6 Mpps 交換容量：8.8 Gbps
Web管理 型	S1728GWR-4P	24個10/100/1000Base-T以太網端口，4個千兆SFP；交流供電 包轉發率：42Mpps 交換容量：56Gbps
SNMP管理型	S1700-28FR-2T2P-AC	24個10/100Base-TX以太網端口，2個10/100/1000Base-T以太網端口，2個千兆SFP；交流供電 包轉發率：9.6Mpps 交換容量：12.8Gbps
	S1700-52FR-2T2P-AC	48個10/100Base-TX以太網端口，2個10/100/1000Base-T以太網端口，2個千兆SFP；交流供電 包轉發率：13.2Mpps 交換容量：17.6Gbps
	S1700-28GFR-4P-AC	24個10/100/1000Base-T以太網端口，4個千兆SFP；交流供電 包轉發率：42Mpps 交換容量：56Gbps
	S1700-52GFR-4P-AC	48個10/100/1000Base-T以太網端口，4個千兆SFP；交流供電 包轉發率：78Mpps 交換容量：104Gbps
	S1720-20GFR-4TP	16個10/100/1000Base-T以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo；交流供電 包轉發率：42 Mpps 交換容量：128 Gbps
	S1720-28GFR-4TP	24個10/100/1000Base-T以太網端口,4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo；交流供電 包轉發率：42 Mpps 交換容量：128 Gbps

産品特點

全新節能設計，引領低碳通信

S1700采用無風扇靜音設計，降低整機功耗的同時，讓您免除噪音的煩擾。

S1700遵循EEE 802.3az（Energy Efficient Ethernet 能效以太網），提供端口低耗電閑置模式，大幅度降低功耗。

S1700可根據線纜長度進行相應輸出功率調整，并且支持無連接時端口休眠。

無阻塞高速轉發

S S1700系列交換機所有端口提供二層線速交換的能力，保證所有端口無阻塞地進行報文轉發。S1700支持“光+電”GE上行，方便客戶靈活接入的同時，大幅提升性價比。S1700系列交換機支持三層靜态路由功能，支持ipv4和ipv6協議棧。

S1700提供最大達16K的MAC地址，為企業用戶後續擴容提供了條件。極大方便了用戶的擴展和應用。

便捷的管理維護手段

S1700提供便捷的管理維護手段，PC化簡易操作，機身前面有“一鍵操作”按鈕，短按重啓，長按可以恢複出廠配置。

S1700 web網管型設備可通過web可視化的界面，對交換機的各種功能進行簡單方便的操作。

S1700全網管系列交換機支持SNMP網管對設備進行配置管理，為中小企業客戶集中設備管理提供了便利。同時具備友好的人機界面和Web網管。

S1720系列交換機支持支持SNMP v1/v2c/v3和Web網管，支持命令行和console端口對交換機配置維護。

優異的安全性能

S1700支持豐富的安全特性，如802.1x、RADIUS、Portal、NAC等安全認證方式。還支持MAC地址過濾和端口過濾功能，能有效防範黑客、病毒攻擊，提供安全可靠的網絡服務。

強大的組網和帶寬擴展能力

S1700提供LACP、STP/RSTP/MSTP等功能，可有效實現鏈路擴展及備份。SNMP管理型交換機支持高達64個MSTP實例，讓組網無憂。

産品規格

類型	無網管
型号	S1700-8-AC	S1700-24-AC	S1700-52R-2T2P-AC	S1700-8G-AC	S1724G
下行端口	8個10/100Base-TX以太網端口	24個10/100Base-TX以太網端口	48個10/100Base-TX以太網端口	8個10/100/1000Base-T以太網端口	24個10/100/1000Base-T以太網端口
上行端口	與上行口共用	與上行口共用	2個10/100/1000Base-T以太網端口，2個千兆SFP	與上行口共用	與上行口共用
MAC地址表	8K MAC
外形尺寸mm（寬×深×高）	16013430	32020843.6	44222043.6	16013430	33020843.6
輸入電壓	100V～240V AC，50/60Hz
EEE能效以太網	NA
功耗	<5W	<15W	<25W	<10W	<15W
工作溫度	0℃～45℃
工作濕度	10%～90%				5%～90%
散熱方式	無風扇，自然散熱

類型	無網管
型号	S1700-24GR	S1700-16R	S1700-24R	S1700-26R-2T
下行端口	24個10/100/1000Base-T以太網端口	16個10/100Base-TX以太網端口	24個10/100Base-TX以太網端口	24個10/100Base-TX以太網端口
上行端口	與上行口共用			2個10/100/1000Base-T以太網端口
MAC地址表	8K MAC
外形尺寸mm（寬×深×高）	442×220×43.6	442×220×43.6	442×220×43.6	442×220×43.6
輸入電壓	100V～240V AC，50/60Hz
EEE能效以太網	NA
功耗	<20W	<7.6W	<10.6W	<8.7W
工作溫度	0℃～45℃	0℃～50℃（0-1800米，1800-4000 米:海拔每升高220米降低1℃）
工作濕度	5%～90%	5%-95%
散熱方式	無風扇，自然散熱

類型	Web網管	SNMP管理
型号	S1728GWR-4P	S1700-28FR-2T2P-AC	S1700-52FR-2T2P-AC	S1700-28GFR-4P-AC	S1700-52GFR-4P-AC
下行端口	24個10/100/1000 Base-T以太網端口	24個10/100 Base-TX以太網端口；	48個10/100 Base-TX以太網端口；	24個10/100/1000 Base-T以太網端口；	48個10/100/1000 Base-T以太網端口；
上行端口	4個千兆SFP	2個10/100/1000 Base-T以太網端口，2個千兆SFP；	2個10/100/1000 Base-T以太網端口，2個千兆SFP；	4個千兆SFP；	4個千兆SFP；
MAC地址表	8K MAC
外形尺寸mm（寬×深×高）	442×220×43.6
外形尺寸mm（寬×深×高）	442×220×43.6
輸入電壓	100V～240V AC，50/60Hz
EEE能效以太網	支持	NA		支持
功耗	<15W	<25W	<35W	<30W	<55W
工作溫度	0℃～45℃
工作濕度	5%～90%	10%～90%
散熱方式	無風扇，自然散熱	無風扇，自然散熱			風扇散熱，風扇轉速智能調節

類型	SNMP管理
型号	S1720-20GFR-4TP	S1720-28GFR-4TP
下行端口	16個10/100/1000Base-T以太網端口	24個10/100/1000Base-T以太網端口
上行端口	4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo	4個千兆SFP,2個複用的10/100/1000Base-T以太網端口Combo
MAC地址表	16K
路由特性	支持IPv4、IPv6靜态路由
外形尺寸mm（寬×深×高）	442×220×43.6
輸入電壓	100V～240V AC，50/60Hz
EEE能效以太網	支持
功耗	<20.7W	<24.3W
工作溫度	0℃～50℃（0-1800米，1800-4000 米:海拔每升高220米降低1℃）
工作濕度	5%-95%
散熱方式	無風扇，自然散熱

以上産品信息可能含有部分提前披露的産品功能目标，具體實物參數，請聯系華為當地銷售機構。

産品特性

項目	Web管理型設備	SNMP網管型設備
安全特性	支持基于端口的MAC過濾支持基于端口的802.1X認證支持RADIUS認證支持端口隔離	支持硬件ACL 支持基于端口的MAC過濾支持MAC認證支持基于端口的802.1X認證支持RADIUS認證支持Portal認證支持端口隔離支持端口風暴抑制 支持系統自防禦，防止廣播流、ARP、ICMP、TCP、蠕蟲病毒、DOS等攻擊CPU 支持DHCP Snooping
VLAN	支持256 VLAN 支持Access端口支持Trunk端口支持Hybrid端口支持管理VLAN 支持Voice VLAN	支持4K VLAN 支持Access端口支持Trunk端口支持Hybrid端口支持管理VLAN 支持Voice VLAN
QOS	支持絕對優先級、WRR兩種調度方式支持每端口4個隊列支持根據802.1p/DSCP隊列調度	支持絕對優先級、WRR兩種調度方式支持每端口8個隊列支持根據802.1p/DSCP隊列調度
STP	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)	支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)
組播	支持IGMP Snooping（Internet Group Management Protocol Snooping），最多支持 256個組播組	支持IGMP Snooping（Internet Group Management Protocol Snooping），最多支持 256個組播組（S1720系列支持1K個組播組）支持用戶快速離開機制
路由特性	NA	支持IPv4、IPv6靜态路由
端口彙聚	支持12組彙聚組，每組最多8個端口支持靜态LACP	支持12組彙聚組（S1720系列支持64個彙聚組），每組最多8個端口支持靜态LACP
端口鏡像	支持基于端口的雙向流量鏡像	支持基于端口的雙向流量鏡像鏡像端口支持Trunk
端口帶寬控制	支持對出入端口的報文流量進行限速，粒度最小為64Kbps	支持對出入端口的報文流量進行限速，粒度最小為8Kbps
廣播風暴抑制	基于端口速率的風暴抑制 端口流量達到風暴抑制門限時發送告警	基于端口速率的風暴抑制 端口流量達到風暴抑制門限時發送告警
設備管理	支持WEB網管支持DHCP-client 支持一鍵還原	支持SNMP 支持WEB網管（支持HTTPS）支持DHCP-client 支持用戶口令保護支持一鍵還原支持命令行配置（S1720系列支持）支持console口（S1720系列支持）
設備維護	支持Syslog（系統日志）支持Ping檢測支持VCT(Virtual Cable Test) 支持鏈路層發現協議LLDP（Link Layer Discovery Protocol）	支持RMON（Remote Network Monitoring）支持Syslog（系統日志）支持Ping檢測/支持Traceroute 支持VCT(Virtual Cable Test) 支持鏈路層發現協議LLDP（Link Layer Discovery Protocol）
