AP5130DN室內接入點
更新：2014/10/4 12:17:07 點擊：
- 産品品牌 華為
- 産品型号 AP5130DN
産品介紹
性能增強級802.11ac産品，整機1.75Gbps接入，特性豐富，适合部署在企業辦公、機場車站、數字列車、體育場館等環境，高密用戶接入無憂，無線業務自在随行。 •3×3MIMO(三條空間流)
•最高速率1.75Gbps
•外置天線
•20dbm

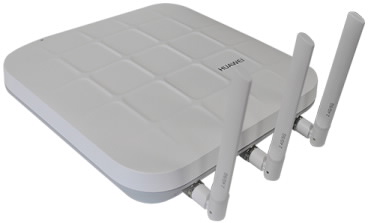

外觀
端口
1. Console口。
2. GE1：10/100/1000M，用于有線以太網連接。
3. GE0/PoE：10/100/1000M，用于有線以太網連接，并且支持PoE供電。
4. 電源輸入接口：12V DC。
5. Lock設備鎖接口：用于保證設備的防盜安全。
6. Default：缺省按鈕，長按超過3秒恢複出廠缺省值。
LED指示燈
| 信息類型 | 顔色 | 狀态 | 表達含義 |
|---|---|---|---|
| 上電缺省狀态 | 綠色 | 常亮 | 剛剛上電，軟件未啓動，綠燈常亮。 |
| 軟件啓動過程狀态 | 綠色 | 閃爍一下後常亮 | 當系統複位完成，軟件開始執行後，綠燈閃爍一下，然後直到軟件加載并啓動完成都保持綠燈長亮狀态。 |
| 運行 | 綠色 | 慢閃（0.5Hz） |
1. 系統處于正常運行狀态，以太網連接正常，有用戶關聯。 2. 如果随着命令輸入系統進入uboot命令行狀态，綠燈慢閃（0.5Hz）。 |
| 慢閃（0.2Hz） | 系統正常運行，以太網連接正常，無用戶關聯，系統處于低功耗狀态。 | ||
| 告警 | 綠色 | 快閃(4Hz) |
1） 軟件升級過程中。 2） 軟件加載并啓動後，當AP工作在 Fit 模式時，進入注冊狀态。未成功注冊到AC 前一直處于此狀态。 3） 注冊失敗。 |
| 故障 | 紅色 | 常亮 | 表明設備有影響業務且無法自行恢複，需人工幹預。 |
| 快閃（4Hz） | 表明設備有影響業務且無法自行恢複，需人工幹預。 |
産品特點
高速可靠的無線接入服務
- 兼容IEEE 802.11a/b/g/n/ac标準
- 支持3×3MIMO，整機最高速率可達1.75Gbps
- 支持雙以太接口的鏈路聚合
- 支持WMM協議，支持空口和有線接口的優先級映射
- 支持有線鏈路的完整性檢測
- 支持負載均衡
- Fit AP工作模式下支持用戶漫遊切換，業務不中斷
- Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份
- 支持11n波束賦形（beamforming）
- 采用最新一代802.11ac芯片技術，性能更高，覆蓋能力更強
完善的用戶接入控制能力
- 支持基于用戶的訪問控制（ACL），可根據用戶組策略，基于用戶實施訪問控制
- 支持單個用戶的精細帶寬管理
- 支持用戶隔離策略
- Fit AP工作模式下支持AC統一認證
- Fit AP工作模式下支持基于MAC OUI、HTTP User-Agent信息和DHCP Option信息識别設備類型
- Fit AP工作模式下支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
高等級的網絡安全性
- 支持Open-System認證方式
- 支持WEP（Wired Equivalent Privacy）認證/加密方式
- 支持WPA（WiFi protected access）/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WAPI（WLAN authentication and privacy infrastructure）認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
靈活的組網和環境适應能力
- 靈活的組網能力，滿足多種組網應用場景，Fit AP工作模式下支持Mesh和WDS場景
- 強大的環境适應能力，自動選擇傳輸速率、信道和發射功率，自适應射頻環境，實時回避幹擾
- 自适應帶寬管理，自動根據用戶數量、環境等因素調整用戶帶寬分配，改善用戶體驗
- AP5130DN支持MIMO天線系統，連接外置雙頻天線（2.4GHz、5GHz），天線方向可靈活調整
- Fit AP工作模式下對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别，與eSight配合，對幹擾源進行定位和頻譜顯示
簡單的設備管理和維護
- Fit AP工作模式下，支持AP自動上線功能，并自動加載配置，可即插即用
- 支持批量自動升級
- 網管系統實時監控，實現遠程配置和快速故障定位
- 支持LLDP鏈路自動發現，快速獲取網絡拓撲
産品特性
WLAN特性
- 兼容IEEE 802.11a/b/g/n/ac标準
- 最高速率達1.75Gbps
- 支持最大合并比（MRC）
- 支持最大似然解碼（MLD）
- 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
- 支持802.11 動态頻率選擇(DFS)
- 支持20M、40M和80M模式下的ShortGI
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持自動和手動兩種速率調節方式，默認方式為自動速率調節方式
- 支持WLAN信道管理和信道速率調整
- 支持信道自動掃描功能，自動規避幹擾
- 支持AP中每個SSID可獨立配置隐藏功能
- 支持SST（signal sustain technology）
- 支持U-APSD節電模式
- Fit AP工作模式下支持無線接入點控制協議隧道數據轉發
- Fit AP工作模式下支持AP自動上線功能
- Fit AP工作模式下支持WDS
- Fit AP工作模式下支持Mesh
網絡特性
- 符合IEEE 802.3u标準
- 支持速率和雙工模式的自協商，自動MDI/MDI-X
- 支持根據用戶接入的SSID劃分VLAN
- 上行以太網口支持VLAN trunk功能
- 支持VLAN ID (1-4094)，每射頻可設置16個VAP
- 支持AP上聯口管理通道以tag和untag兩種模式組網
- 支持DHCP Client，通過DHCP方式獲取IP地址
- 支持業務數據的隧道轉發和直接轉發兩種方式
- 支持同一VLAN中不同的無線終端之間的訪問隔離
- 支持用戶訪問控制（ACL）
- 支持LLDP鏈路發現
- Fit AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
- Fit AP工作模式下支持AC統一認證
- Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份
- 支持Native IPv6
- 支持IPv4/IPv6雙協議棧
- 支持IPv6 Portal
- 支持IPv6 SAVI
- 支持IPv4/IPv6 ACL等
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
- 支持按射頻管理WMM參數
- 支持WMM節電模式
- 支持上行報文優先級映射和下行流量映射
- 支持隊列映射和調度
- 支持基于每用戶的帶寬限制
- 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
- 支持Airtime空口時間調度
- 支持Multi-line虛拟管道化調度
安全特性
- 支持Open-System認證方式
- 支持WEP認證/加密方式
- 支持WPA/WPA2–PSK認證/加密方式
- 支持WPA/WPA2–802.1X認證/加密方式
- 支持WAPI認證/加密方式
- 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
- 支持DHCP Snooping
- 支持DAI（Dynamic ARP Inspection）
- 支持IPSG（IP Source Guard）
維護特性
- Fit AP工作模式下支持通過AC對AP進行的集中管理和維護
- Fit AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
- Fit AP工作模式下支持WDS零配置部署
- Fit AP工作模式下支持Mesh零配置部署
- 支持批量自動升級
- AP支持Telnet和串口兩種本地管理方式
- 支持網管實時監控用戶配置信息和快速故障定位
- 支持AP系統狀态告警
BYOD
- 支持基于MAC OUI識别設備類型
- 支持基于HTTP User-Agent信息識别設備類型
- 支持基于DHCP Option信息識别設備類型
- 支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
定位服務
- 支持對AeroScout、Ekahau的Tag定位
- 支持對WiFi終端的定位
頻譜分析
- 對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上幹擾源進行識别
- 與eSight配合，對幹擾源進行定位和頻譜顯示
産品規格
基本參數
| 項目 | 描述 | |
|---|---|---|
| 物理參數 | 尺寸（長×寬×高） | 220mm×220mm×53mm |
| 重量 | 1.0 kg | |
| 系統內存 |
128 MB DDR2 32 MB Flash |
|
| 電源參數 | 電源輸入 |
DC 12V±10% POE供電：-48V DC 滿足802.3af/at以太網供電标準 |
| 最大功耗 |
AP5130DN：13W 說明:實際最大功耗遵照不同國家和地區法規而有所不同。 |
|
| 環境參數 | 工作溫度 | -10℃～+50℃ |
| 存儲溫度 | -40℃～+70℃ | |
| 工作濕度 | 5%～95%（非凝結） | |
| 防水等級 | IP41 | |
| 海拔 | –60m～4000m | |
射頻參數
| 項目 | 描述 |
|---|---|
| 天線類型 | 可拆卸式RP-SMA無線天線 |
| 天線增益 |
2.4G：2.5dBi 5G：4dBi |
| 可同時在線 的用戶數量 | ≤256 |
| 每射頻口最 大發射功率 |
20dBm 發射功率支持1dB步長調整，可調範圍支持從最大發射功率向下20dB。 說明：實際發射功率遵照不同國家和地區法規而有所不同。 |
