技術引領級802.11ac産品，防塵防水，耐高低溫，可适用于廣場、步行街、遊樂場等覆蓋場景，或者無線港口、無線數據回傳、無線視頻監控、車地回傳等橋接場景。
•3×3 MIMO(三條空間流)
•最高速率1.75 Gbit/s
•IP67
•內置防雷

•23dBm

産品外觀

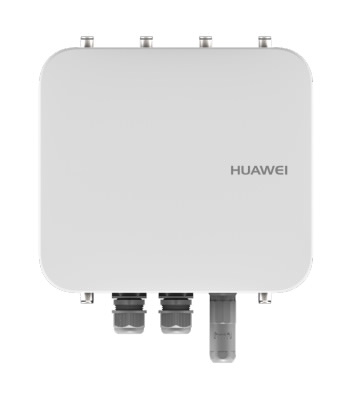

外觀

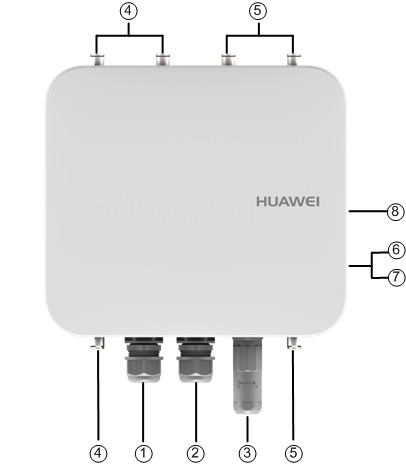

端口

1.GE0/PoE：10/100/1000M，用于有線以太網連接。并且支持PoE供電。

2. GE1：10/100/1000M，用于有線以太網連接。

3.SFP：光纖接口。

4.5G：5G天線接口

5. 2.4G/5G：2.4G和5G天線接口

6. Console：Console接口。

7. RSSI：通過量取接口固定腳位的電壓值，判斷當前的射頻功率。

8. Default：缺省按鈕。擰下螺絲，從螺絲孔中長按此按鈕超過3秒，可恢複出廠缺省值。

LED指示燈

SYS燈的指示燈狀态說明

Link燈的指示燈狀态說明

Wireless燈的指示燈狀态說明（流量點燈模式）

Wireless燈的指示燈狀态說明（無線網橋點燈模式）

産品特點

高速可靠的無線接入服務

• 兼容IEEE 802.11a/b/g/n/ac标準，通過Wi-Fi聯盟認證。
• 支持3×3 MIMO，最高速率達1.75G bit/s
• 支持WMM協議，支持空口和有線接口的優先級映射
• 支持有線鏈路的完整性檢測
• 提供2個千兆自适應上行電口，PoE供電。
• 支持負載均衡
• 支持用戶漫遊切換，業務不中斷
• 支持AC雙鏈路備份
• 支持11n波束成形（beamforming）
• 采用最新一代802.11ac芯片技術，性能更高，覆蓋能力更強
• 采用金屬外殼及整體散熱設計，高溫性能及可靠性更有保證
• 支持Airtime調度，保證用戶時間公平

完善的用戶接入控制能力

• 支持基于用戶的訪問控制（ACL），可根據用戶組策略，基于用戶實施訪問控制
• 支持單個用戶的精細帶寬管理
• 支持用戶隔離策略
• 支持AC統一認證
• 支持基于MAC OUI、HTTP User-Agent信息和DHCP Option信息識别設備類型
• 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

高等級的網絡安全性

• 支持Open-System認證方式
• 支持WEP（Wired Equivalent Privacy）認證/加密方式
• 支持WPA（WiFi protected access）/WPA2/WPA-WPA2–PSK認證/加密方式
• 支持WPA/WPA2/WPA-WPA2–802.1X認證/加密方式
• WPA/WPA2/WPA-WPA2的加密方式支持TKIP和CCMP，其中CCMP使用128位AES加密算法實現，安全性更高
• 支持WAPI（WLAN authentication and privacy infrastructure）認證/加密方式
• 支持WIDS/WIPS，包括非法設備檢測和反制、攻擊檢測和動态黑名單、STA/AP的黑白名單功能

靈活的組網和環境适應能力

• 靈活的組網能力，滿足多種組網應用場景，支持Mesh和WDS場景。
• 強大的環境适應能力，自動選擇傳輸速率、信道和發射功率，自适應射頻環境，實時回避幹擾
• 自适應帶寬管理，自動根據用戶數量、環境等因素調整用戶帶寬分配，改善用戶體驗
• 支持MIMO天線系統，連接外置雙頻天線（2.4GHz、5GHz），天線方向可靈活調整
• 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别，與eSight配合，對幹擾源進行定位和頻譜顯示

簡單的設備管理和維護

• 支持AP自動上線功能，并自動加載配置，可即插即用
• 支持批量自動升級
• 網管系統實時監控，實現遠程配置和快速故障定位
• 支持LLDP鏈路自動發現，快速獲取網絡拓撲

高可靠性和防護等級

• 超強的硬件防護
• 寬工作溫度範圍：-40℃～+60℃
• 采用高可靠器件及高可靠性設計方法，充分滿足工業級使用要求
• 滿足IP65/IP66/IP67防護等級
• 內置5KA天饋防雷，無需外接防雷器，簡化安裝，整體成本最低
• 以太網接口6KA/6KV增強防雷設計
• 符合國際标準和國家标準安規等級III

産品特性

WLAN特性

• 兼容IEEE 802.11a/b/g/n/ac标準
• 支持3×3 MIMO，最高速率達1.75 Gbit/s
• 支持最大合并比（MRC）
• 支持空時分組碼（STBC）
• 支持11n波束成形（beamforming）
• 支持低密度奇偶校驗（LDPC）
• 支持最大似然解碼（MLD）
• 支持數據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
• 支持802.11 動态頻率選擇(DFS)
• 支持20M、40M和80M模式下的ShortGI
• 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
• 支持自動和手動兩種速率調節方式
• 支持WLAN信道管理和信道速率調整
• 支持信道自動掃描功能，自動規避幹擾
• 支持AP中每個SSID可獨立配置隐藏功能
• 支持SST（signal sustain technology）
• 支持U-APSD節電模式
• 支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
• 支持AP自動上線功能
• 支持WDS
• 支持Mesh
• 支持多用戶CAC

網絡特性

• 符合IEEE 802.3u标準
• 支持速率和雙工模式的自協商，自動MDI/MDI-X
• 支持根據用戶接入的SSID劃分VLAN
• 上行以太網口支持VLAN trunk功能
• 支持VLAN ID (1-4094)，每射頻可設置16個VAP
• 支持AP上聯口管理通道以tag和untag兩種模式組網
• 支持DHCP Client，通過DHCP方式獲取IP地址
• 支持業務數據的隧道轉發和直接轉發兩種方式
• 支持同一VLAN中不同的無線終端之間的訪問隔離
• 支持用戶訪問控制（ACL）
• 支持LLDP鏈路發現
• 支持直接轉發模式下的CAPWAP中斷業務保持
• 支持AC統一認證
• 支持AC雙鏈路備份
• 支持NAT
• 支持IPv6

QoS特性

• 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒體标準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
• 支持按射頻管理WMM參數
• 支持WMM節電模式
• 支持上行報文優先級映射和下行流量映射
• 支持隊列映射和調度
• 支持基于每用戶的帶寬限制
• 支持自适應帶寬管理，自動根據用戶數量、環境等因素動态調整用戶帶寬分配，改善用戶體驗
• 支持Airtime調度

安全特性

• 支持Open-System認證方式
• 支持WEP認證/加密方式
• 支持WPA/WPA2–PSK認證/加密方式
• 支持WPA/WPA2–802.1X認證/加密方式
• 支持WPA-WPA2混合認證
• 支持WAPI認證/加密方式
• 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動态黑名單，STA/AP的黑白名單功能
• 支持802.1x認證、MAC地址認證、Portal認證等
• 支持DHCP Snooping
• 支持DAI（Dynamic ARP Inspection）
• 支持IPSG（IP Source Guard）

維護特性

• 支持通過AC對AP進行的集中管理和維護
• 支持AP自動上線功能，并自動加載配置，可即插即用
• 支持WDS零配置部署
• 支持Mesh零配置部署
• 支持批量自動升級
• 支持Telnet和串口兩種本地管理方式
• 支持網管實時監控用戶配置信息和快速故障定位
• 支持AP系統狀态告警

BYOD

• 支持基于MAC OUI識别設備類型
• 支持基于HTTP User-Agent信息識别設備類型
• 支持基于DHCP Option信息識别設備類型
• 支持Radius服務器根據Radius認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

定位服務

• 支持對AeroScout、Ekahau的Tag定位
• 支持對WiFi終端的定位
• 配套eSight網管支持對非法設備的定位

頻譜分析

• 對嬰兒監視器BabyMonitor、藍牙設備、數字無繩電話（僅支持2.4G）、無線音頻發射器（2.4G和5G）、遊戲手柄和微波爐等幹擾源進行識别

産品規格

基本參數

射頻參數
