S5700-LI-CSFP單纖雙向交換機是華為公司創新研發的精簡型以太網交換機。支持下行CSFP端口，下行每端口支持雙向2G帶寬，主要适用于接入用戶不斷增多和業務對帶寬的需求不斷增大，需要對接入帶寬進行擴容，但新增光纖鋪設難度大、成本高、施工周期長的場景。适用于高密光纖接入場景，無須反複鋪設光纖，節省光纖資源和光模塊資源，保護客戶投資。 同時電源端口前置的交換機款型，電源端口前置，整機前面闆維護，節省空間，維護方便，可以滿足300mm深的機櫃放置，适用于客戶設備機房在地下室或者空間比較狹小的應用場景。

産品外觀

産品特點

高密接入帶寬倍增的CSFP

CSFP交換機支持下行端口CSFP功能，每個下行端口插入一個CSFP GE光模塊和一對光纖實現單纖雙向2GE的帶寬，是普通SFP光模塊帶寬的兩倍，下行24個CSFP端口可實現帶寬48GE，實現了相當于48個普通SFP端口的高密接入，節省了鋪設光纖的成本和新增光模塊的成本。

方便的單面運維

電源端口前置的款型可以滿足300mm深的機櫃放置，整台設備可以前面闆單面維護，簡化了運維，而且機櫃的擺放更加靈活，可以靈活選擇機櫃靠牆放置或者機櫃背靠背放置，滿足客戶機櫃深度小、機房空間有限的需求，并為客戶節省空間。

創新的AHM（Advanced Hibernation Management）節能

本着“性能優先，節能不犧牲用戶體驗”的原則，通過匹配鏈路Down/Up、光模塊在位/不在位、端口Shut Down/Undo Shut Down、設備空閑時段/繁忙時段等不同的使用場景，創造性地應用能效以太網（EEE）、端口能量檢測、CPU動态調頻、設備休眠等技術，達到節省設備耗電量的目的。針對不同用戶的應用需求，提供了靈活可配的标準節能、基本節能、深度節能三種節能模式，是業界首家支持整機休眠的交換機設備。

靈活的以太組網

不僅支持傳統的STP/RSTP/MSTP生成樹協議，還支持華為自主創新的SEP智能以太保護技術和業界最新的以太環網标準ERPS。SEP是一種專用于以太鏈路層的環網協議，适用于半環、整環、級連環等各種組網，其協議簡單可靠、維護方便，并提供50ms的快速業務倒換。ERPS是ITU-T發布的G.8032标準,該标準基于傳統的以太網MAC和網橋功能，實現以太環網的毫秒級快速保護倒換。

支持SmartLink功能。通過多條鏈路接入到多台彙聚交換機上，實現了上行鏈路的備份，極大地提升了接入側設備的可靠性。

支持完善的以太OAM(IEEE 802.3ah/802.1ag)，實現快速檢測鏈路故障。

多樣的安全控制

支持MAC/802.1x/Portal認證，實現用戶策略（VLAN、QoS、ACL）的動态下發。

支持完善的DoS類防攻擊、用戶類防攻擊。其中，DoS類防攻擊主要針對交換機本身的攻擊，包括SYNFlood、Land、Smurf、ICMP Flood；用戶類防攻擊涉及DHCP服務器仿冒攻擊、IP/MAC欺騙、DHCP requestflood、改變DHCP CHADDR 值等等。

通過建立和維護DHCP Snooping 綁定表，對不符合綁定表項的非法報文直接丢棄。利用DHCP Snooping 的信任端口特性，還可以保證DHCP服務器的合法性。

支持ARP表項嚴格學習功能，可以防止因ARP欺騙攻擊導緻正常用戶無法上網。

輕松的運行維護

支持華為Easy Operation簡易運維方案，提供新入網設備Zero-Touch安裝、故障設備更換免配置、USB開局、設備批量配置、批量遠程升級等功能，便于安裝、升級、業務發放和其他管理維護工作，大大降低了運維成本。支持SNMPV1/V2/V3、CLI（命令行）、Web網管、SSHv2.0等多樣化的管理和維護方式；支持RMON、多日志主機、端口流量統計和網絡質量分析，便于網絡優化和改造。

Easy Deploy：Commander交換機收集下挂Client的拓撲信息，并基于拓撲保存Client對應的啓動信息；支持Client免配置更換。支持對Client批量下發配置和腳本，并支持對配置下發結果進行查詢。

Commander交換機支持收集并顯示整網能耗信息。

支持GVRP，實現VLAN的動态分發、注冊和屬性傳播，減少手工配置量，保證配置正确性。支持MUXVLAN功能，MUX VLAN分為主VLAN和從VLAN，從VLAN又分為互通型從VLAN和隔離型從VLAN。主VLAN與從VLAN之間可以相互通信；互通型從VLAN內的端口之間互相通信；隔離型從VLAN內的端口之間不能互相通信。支持VCMP（VLAN集中管理協議）；支持VBST（VLAN生成樹協議）。

傑出的網流分析

支持sFlow功能。按照标準定義的方式，對轉發的流量按需采樣，并實時地将采樣流量上送到收集器，用于生成統計信息圖表，為企業用戶的日常維護提供了極大的方便。

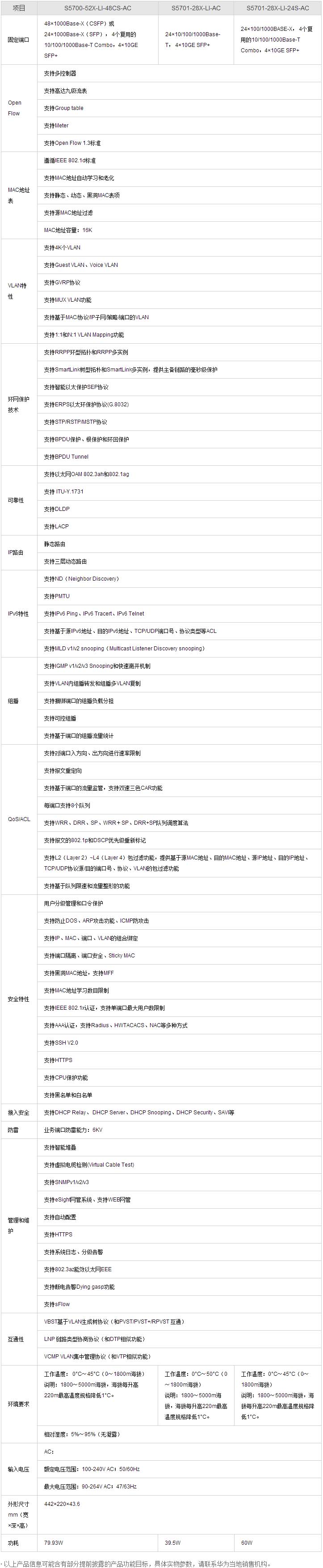

産品規格
