AR1200串口經協議轉換器和友商路由器對接協議不UP

2014/10/12 13:42:32點擊：

問題描述

版本信息：
AR1200版本為Version 5.110 (AR1200 V200R002C01SPC200)。

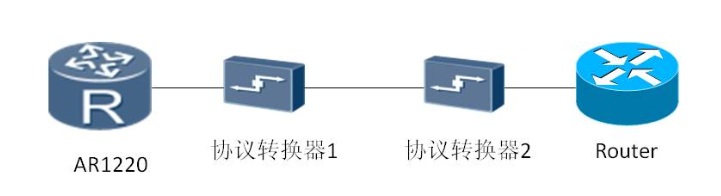

組網描述：
AR1200的串口通過協議轉換器和中間傳輸鏈路和對端路由器的串口互聯。

故障現象：
用AR1220路由器替換友商路由器，AR1220串口物理狀态UP，協議狀态DOWN；串口連線回退連接到友商路由器，串口物理狀态UP，協議狀态UP。

告警信息

（1）在AR1220上通過命令display interface serial1/0/1查看，發現串口物理狀态UP，協議狀态DOWN，鏈路LCP狀态為reqsent。
[SX1_EP_AR_06-Serial1/0/1]dis int s1/0/1
Serial1/0/1 current state : UP
Line protocol current state : DOWN
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP reqsent
Last physical up time   : 2013-08-03 01:34:17
Last physical down time : 2013-08-03 01:34:14
Current system time: 2013-08-03 01:34:22
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC
（2）打開debugging開關，關閉串口後再打開，發現：串口LCP協議從initial，經starting，隻能到達reqsent，不能到達opened狀态，LCP鏈路不能建立。
debugging ppp lcp all
[SX1_EP_AR_06-Serial1/0/1]shutdown
[SX1_EP_AR_06-Serial1/0/1]undo shutdown
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.3+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
      Serial1/0/1 LCP Open Event
      state initial
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.4+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
      Serial1/0/1 LCP : initial --> starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.5+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
      Serial1/0/1 LCP Lower Up Event
      state starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.6+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
      Serial1/0/1 LCP : starting --> reqsent

處理過程

LCP鏈路不能建立，需要繼續排查串口參數設置。
1，原路由器串口封裝協議encapsulation ppp，AR1220串口下配置link-protocol ppp保持不變。
2，修改串口校驗碼為crc 32，測試不通過，恢複為crc 16默認狀态。
3，修改串口時鍾為clock master，測試不通過，恢複為clock slave默認狀态。
4，檢查本端協議轉換器接口設置，發現有收發信号電平設置，嘗試修改AR1220串口收發時鍾設置。
[SX1_EP_AR_06-Serial1/0/1]?
Serial1/0/1 interface view commands:
…
invert           Configure Clock Invert
…
[SX1_EP_AR_06-Serial1/0/1]invert ?
receive-clock   Receive-Clock
transmit-clock Transmit-Clock
[SX1_EP_AR_06-Serial1/0/1]invert receive-clock ?
          Please press ENTER to execute command
串口下設置invert receive-clock後，測試發現串口協議up。
[SX1_EP_AR_06]dis interface Serial 1/0/1
Serial1/0/1 current state : UP
Line protocol current state : UP
Last line protocol up time : 2013-08-03 01:58:15
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP opened, IPCP opened
Last physical up time   : 2013-08-03 01:56:45
Last physical down time : 2013-08-03 01:56:20
Current system time: 2013-08-12 11:09:46
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC

根因

兩端路由器串口互聯，協議不UP的可能原因有：
1，串口兩端封裝協議ppp和hdlc配置不一緻。
2，串口兩端循環校驗參數CRC16和CRC32設置不一緻。
3，串口兩端主備時鍾配置不一緻。
4，路由器串口互聯，中間經過協議轉換器，需要考慮路由器串口和協議轉換器接口的對接參數設置。

建議與總結

建議與總結：
路由器串口互聯時，不但要保持兩端串口互聯參數設置一緻，還要考慮如果路由器互聯中間經過協議轉換器，路由器和協議轉換器對接要進行接口參數設置。
配置樣例：
友商BD2600路由器：
!
interface Serial0/3
ip address 211.142.27.74 255.255.255.252
no ip directed-broadcast
encapsulation ppp
!
AR1220 路由器：
#
interface Serial1/0/1
link-protocol ppp
description to-WuXinPOS (YiDong)
ip address 211.142.27.74 255.255.255.252
invert receive-clock //配置串口接收時鍾翻轉
#
